電纜隧道在線監測預警系統，利用現代高科技電子技術、傳感器技術、計算機技術、通信技術、嵌入式技術以及網絡技術，實現對電纜隧道的實時監測，了解隧道內的現場視頻信息，電纜表面溫度，泄露電流，隧道內部煙感，并結合電纜的電流變化曲線、所測量的環境溫度、井蓋開關等各種情況，綜合分析，作出準確的判斷和預警。

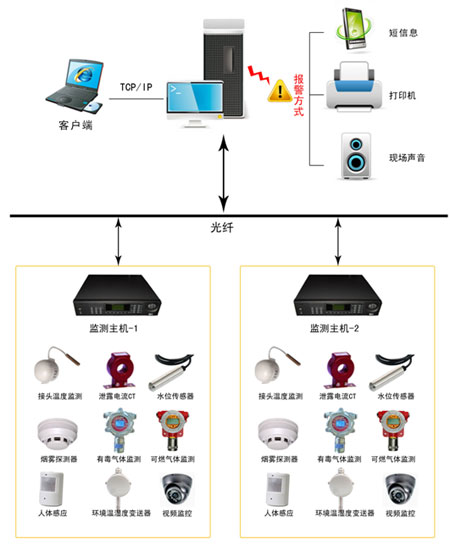

系統整體框架：
電力隧道綜合在線監測系統，主要有視頻監控子系統，電纜表面溫度測量子系統，泄露電流測量子系統，煙霧傳感器，溫濕度傳感器，井蓋開關狀態監測子系統和終端平臺等組成。
主要功能特點：

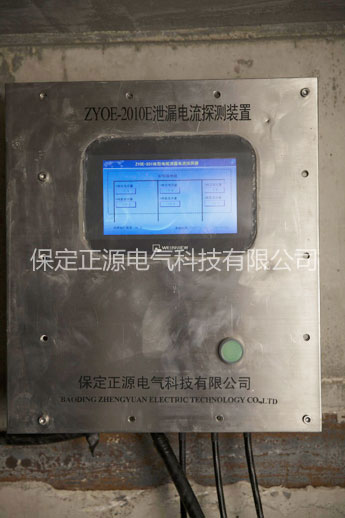

? 系統能實時了解電力隧道電纜護層電流監控，以及泄露電流監控；
? 系統能實時了解電力隧道電纜的表面溫度，并可以設置報警值，超過溫度限度，發出報警信息；
? 系統能及時了解電力隧道實時視頻信息；
? 系統組網方式靈活；
? 系統集成煙感傳感器和溫濕度傳感器，及時了解隧道的煙霧情況和溫濕度情況；
電力隧道綜合在線監測系統集成各種傳感器和子系統，來滿足現代化電力隧道監控的需求，終端平臺操作簡單，管理人員可以方便的了解隧道內的各種信息；
1、接地線電流采集部分的技術參數名稱和主要技術參數：
| 技術參數名稱 | 主要技術指標 |
| 電流采樣范圍 | 0～100A |
| 分辨率 | 12bit |
| 轉換時間 | 10us |
| 線性誤差 | ±1LSB |
| 防護等級 | IP68 |
| 變比 | 100：1 |
| 準確度等級 | 0.5 |
| 額定頻率 | 50Hz |
| 二次瞬變工頻耐壓 | 3000V/min |
| 二次繞組間絕緣值 | 大于1000MΩ |
2、攝像機的的技術參數名稱和主要技術參數：
| 技術參數名稱 | 主要技術參數指標 |
| 像素點 | PAL：704(H) ×576(V) |
| 水平分辨率 | 480TVL(彩色) |
| 照度 | 1.0Lux/F1.4(彩色) |
| 變焦率 | 18倍光學變焦 |
| 水平旋轉角度 | 0 °～360° |
| 俯仰角度 | 0 °～90° |
3、光纖測溫的技術參數名稱和主要技術參數：
| 技術參數名稱 | 主要技術參數指標 |
| 取樣間隔 | 1m |
| 測量距離 | 4Km |
| 溫度分辨率 | 0.1℃ |
| 溫度精度 | ±1℃ |
| 測量時間 | <10S |
4、其他重要的的技術參數名稱和主要技術參數：
| 技術參數名稱 | 主要技術指標 |
| 可外接接地環流傳感器數量 | 3臺 |
| 平均無故障工作時間 | 50000小時 |
| 輸入電壓范圍 | AC220V或DC24V |
| 工作電流 | 小于1A |
| 支持傳感器接口 | 4-20mA、RS485、開關量 |
| 防護等級 | IP65 |
| 工作溫度 | -40℃～85℃ |
| 環境濕度 | 0%～98% |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
