一、系統概述
低壓開關柜目前普遍適用于發電廠、變電所、工礦化工企業等電力用戶，它為動力、照明及配電設備提供電能轉換、分配與控制之用。
低壓開關柜的開關連接和母排連接處存在接觸電阻，由于接觸不良和設備本身特性會逐步使該接觸電阻增大，溫度會逐步增加；特別是在大電流的情況下，更是加速連接處的氧化，氧化結果導致接觸點電阻進一步增大，從而導致惡性循環。引起火災事故。
低壓柜測溫系統ZYWT-DY正是為避免此類事故而設計的。ZYWT-DY系統通過在母線連接處安裝溫度傳感器來實時監測母線接點的溫度，一旦有超溫異常情況立即報警，并能根據歷史記錄分析產品的性能，做出狀態判斷，達到狀態監測的目的。
該系統以微型計算機為核心，采用高可靠性設計，具有安裝方便，抗干擾能力強等特點；配有R S - 4 8 5接口，可方便組成網絡，是目前理想的低壓開關柜測溫解決方案。
二、系統組成
♦系統層
系統層由工業級服務器搭建，采用主流組態軟件實現現場數據實時采集、存儲、分析、遠程瀏覽等操作。
系統層支持本地報警、短信報警等多種報警方式，便于客戶及時了解系統運行情況。

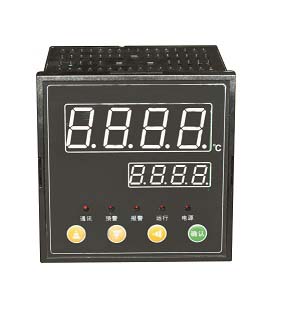

♦監控主機
監控主機采用ZYWT-DY型低壓溫度在線監測主機，該產品可以同時巡檢18路溫度數據、采集1路環境溫濕度數據。具備2路繼電器輸出，可以控制除濕器及風扇，實現遠程或自動控制。
為廣泛適應溫度環境，該產品采用寬溫設計，其擴展溫度范圍可以達到-40℃～85℃，可以適應所有區域工作環境。
♦傳感器
測溫傳感器采用鎧裝方式封裝，既保證溫度傳感器本身強度，又便于根據現場實際情況設計外形結構。測溫元件采用PT100工業級鉑電阻，鉑電阻以其優越的性能，廣泛應用于各種測溫環境中。
環境溫濕度傳感器采用瑞士進口溫濕度傳感器，較傳統濕敏電阻準確度更高，穩定性更好、抗干擾更強。
三、系統特點
♦系統反應迅速
本系統采用直接接觸式測溫，系統巡檢周期短，可以快速反應被測點溫度變化情況。
♦維護成本低
系統設計采用高可靠工業元件，成功運行以后免維護。
♦本地溫濕度采集及控制
系統具備本地溫濕度采集功能，并且可以根據預設參數控制加熱、排風或除濕。
♦本地指示及報警
系統具有本地顯示數據及報警功能，清晰直觀。
♦多路本地采集設計
系統設計18路溫度及1路環境溫濕度采集，可以滿足絕大多數環網柜、開關柜應用。
現場總線設計
現場總線設計，方便用戶與各種系統通訊，實現無縫銜接。
四、技術參數
觸點溫度測量范圍： -40℃ ～ 500℃
觸點溫度測量精度： ±1℃
環境溫度測量范圍： -40℃ ～ 120℃
環境濕度測量范圍： 0% ～ 99%
工作溫度范圍： -40℃～85℃
壓力范圍： 800hPa ～ 1000hPa
濕度范圍： 0% ～ 95%
繼電器驅動能力： AC250V/3A
工作電源： AC220V/DC24V
功 率： 10W
