電力電纜在線監測系統，主要對電纜局部放電、溫度、接地電流、有害氣體及水位，井蓋進行在線監測，將監測信號上傳至工業服務器進行處理存儲，可實現對各技術監測量進行界面顯示，譜圖分析，報表打印，數據查詢，報警等功能。

1、電纜接頭局放在線監測系統

能檢測放電量，放電相位，放電次數等基本局部放電參數，并可按照客戶要求，提供有關參數的統計量。

測量放電量：20pC；測量頻帶:500kHz－20MHz；放電脈沖分辨率：10μs； 相位分辨率：0.18°。

能顯示工頻周期放電圖、二維（Q-φ,N-φ,N-Q）及三維（N-Q-φ）放電譜圖。

可記錄測量相序、放電量、放電相位、測量時間等相關參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份以及生成報表等。功能和特點

安裝方便，局部放電和接地電流均采用開合式鉗型傳感器。

局放抗干擾能力強，系統采用寬頻帶檢測技術；接地電流測量準確，有完備的接口保護電路，有效對抗大電流沖擊，且功耗低。

采用無線傳輸GPRS傳輸網絡，傳輸距離遠，穩定可靠，結構緊湊，安裝方便。

采用電纜本體取電，現場無需鋪設任何線纜

采用虛擬儀器技術，將硬件模塊與計算機結合，利用LabVIEW編寫軟件，通過界面操作，實現各種功能，并便于進一步開拓。

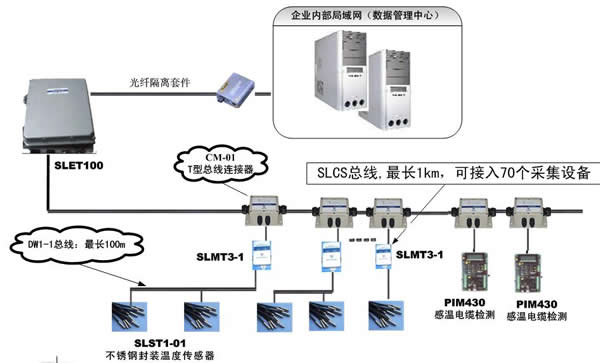

2、分布式光纖測溫系統與傳統傳感器相比較，具有許多天然的優勢，主要包括：

1）連續分布式測量分布式光纖傳感器是分布式測量，可以連續沿著探測光纜幾

十千米的測量信息，誤報和漏報率大大降低。同時實現實時監測。

2）抗電磁干擾，在高電磁環境中可以正常的工作光纖本身是由石英材料組成的，完全的電絕緣；同時光纖傳感器的信號是以光纖為載體的，不受任何外界電磁環境的干擾。

3）本征防雷雷電經常破壞大量的電測傳感器。光纖傳感器由于完全的電絕緣，可以抵抗高電壓和高電流的沖擊。

4）測量距離遠，適于遠程監控光纖的兩個突出優點就是傳輸數據量大和損耗小，在無需中繼的情況下，可以實現幾十千米的遠程監測。

5）靈敏度高，測量精度高 理論上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器，實際已成熟的產品也證明了這一點。

6）電纜在線監測壽命長，成本低，系統簡單光纖的材料一般皆為石英玻璃，其具有不腐蝕、耐火、耐水及壽命長的特性，通常可以服役30年。綜合考慮傳感器的自身成本以及以后的維護費用，使用光纖傳感器可以大大降低整個工程的經營成本。
